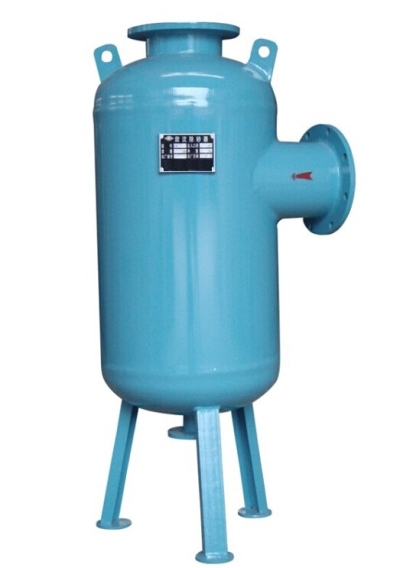

旋流除砂器產品介紹

　　LJXC型旋流除砂器集旋流與過濾為一體，主要用來清除地下水和地下熱水以及其他水源中的固體顆粒，適用于水源熱泵系統、中央空調冷卻水、冷凍水系統、冬季冷暖循環水系統、工業冷卻水系統。

　　旋流除砂器工作原理

　　LJXC型旋流除砂器是根據離心沉降和密度差的原理，當水流在一定的壓力下，從除砂器進口以切向進入設備后，產生強烈的旋轉運動，由于砂水密度不同，在離心力、向心浮力、流體曳力的作用下因受力不同，從而使密度低的清水上升，由溢流口排出，密度大的砂由底部排砂口排出，從而達到除砂的目的。在一定范圍和條件下，除砂器進水壓力越大，除砂率越高，并可多臺并聯使用。

　　旋流除砂器適用范圍

　　1.主要適用于原水、補水的水質處理及控制，如：河水、井水除砂，洗煤水、工業選礦、固液分離、液體除氣以及非互溶液體的分離等。

　　2.可廣泛適用于水源熱泵系統，采暖水，中央空調冷卻水、冷凍水，鋼鐵、發電、化工及其他工礦企業，自來水、海水、地表水、地下水等。

　　旋流除砂器技術參數

　　材質：碳鋼 原水濁度 ≥ 300度

　　水頭損失：2mm 出水濁度 ≤10度

　　進水壓力≥0.2～0.25Mpa 除砂直徑 > 0.1mm

　　旋流除砂器性能參數及型號標注



　　1-出水口 2-進水口 3-檢查口 4-排污口

　　旋流除砂器規格參數表



除砂器型號	處理水量	DN	DN1	Ø	A1	B1	B2	H1	H2	H3
LJXC–40Ⅰ	25	40	25	273	220	113	220	640	140	860
LJXC–50Ⅰ	40	50	25	273	220	108	230	680	140	910
LJXC–65Ⅰ	50	65	25	325	220	124	240	780	140	1030
LJXC–80Ⅰ	60	80	40	325	220	118	250	830	180	1095
LJXC–100Ⅰ	100	100	40	377	220	134	260	920	200	1205
LJXC–125Ⅰ	160	125	50	377	320	122	300	980	200	1310
LJXC–150Ⅰ	200	150	50	478	380	150	360	1010	200	1410
LJXC–200Ⅰ	250	200	50	620	440	200	430	1065	200	1550
LJXC–250Ⅰ	300	250	65	720	500	225	520	1170	200	1750
LJXC–300Ⅰ	500	300	65	820	580	274	590	1375	250	1990
